Erregungsleitungssystem des Herzens in 3D
Das Erregungsleitungssystem des Herzens besteht aus spezialisierten Herzmuskelzellen, die jeden Herzschlag auslösen und in fester Reihenfolge weiterleiten. Der Sinusknoten feuert, die Erregung läuft über die Vorhöfe zum AV-Knoten und dann über das His-Bündel, die Tawara-Schenkel und die Purkinje-Fasern in die Kammerwände. Im kostenlosen 3D-Modell des Erregungsleitungssystems siehst du diesen Weg im Herzen und kannst jeden Abschnitt isolieren.
Bild: Cogni Anatomy · CC BY 4.0 · Quellen: HRA, Cogni- Der Sinusknoten liegt in der Wand des rechten Vorhofs nahe der Mündung der oberen Hohlvene
- Der AV-Knoten liegt im Vorhofseptum, im Koch-Dreieck nahe der Mündung des Sinus coronarius
- Der Sinusknoten gibt eine normale Ruhefrequenz von etwa 60–100 Schlägen pro Minute vor
- Der AV-Knoten verzögert die Erregung um rund 0,1 s, sodass sich die Vorhöfe vor den Kammern vollständig kontrahieren
- Das His-Bündel ist normalerweise die einzige elektrische Verbindung zwischen Vorhöfen und Kammern
Abschnitte des Erregungsleitungssystems
Der Sinusknoten ist der natürliche Schrittmacher: Seine Zellen depolarisieren von selbst, vegetative Nerven beschleunigen oder verlangsamen sie nur. Die Erregung breitet sich über die Vorhofmuskulatur entlang internodaler Bahnen zum AV-Knoten aus.
Das Herzskelett isoliert die Vorhöfe elektrisch von den Kammern, deshalb muss die Erregung durch das His-Bündel, das das Trigonum fibrosum dextrum durchbohrt. Auf dem Kammerseptum teilt sich das Bündel in den rechten und den linken Tawara-Schenkel; der rechte Schenkel erreicht über das Moderatorband den vorderen Papillarmuskel. Die Purkinje-Fasern verzweigen sich unter dem Endokard und erregen die Kammern von der Herzspitze aus nach oben.

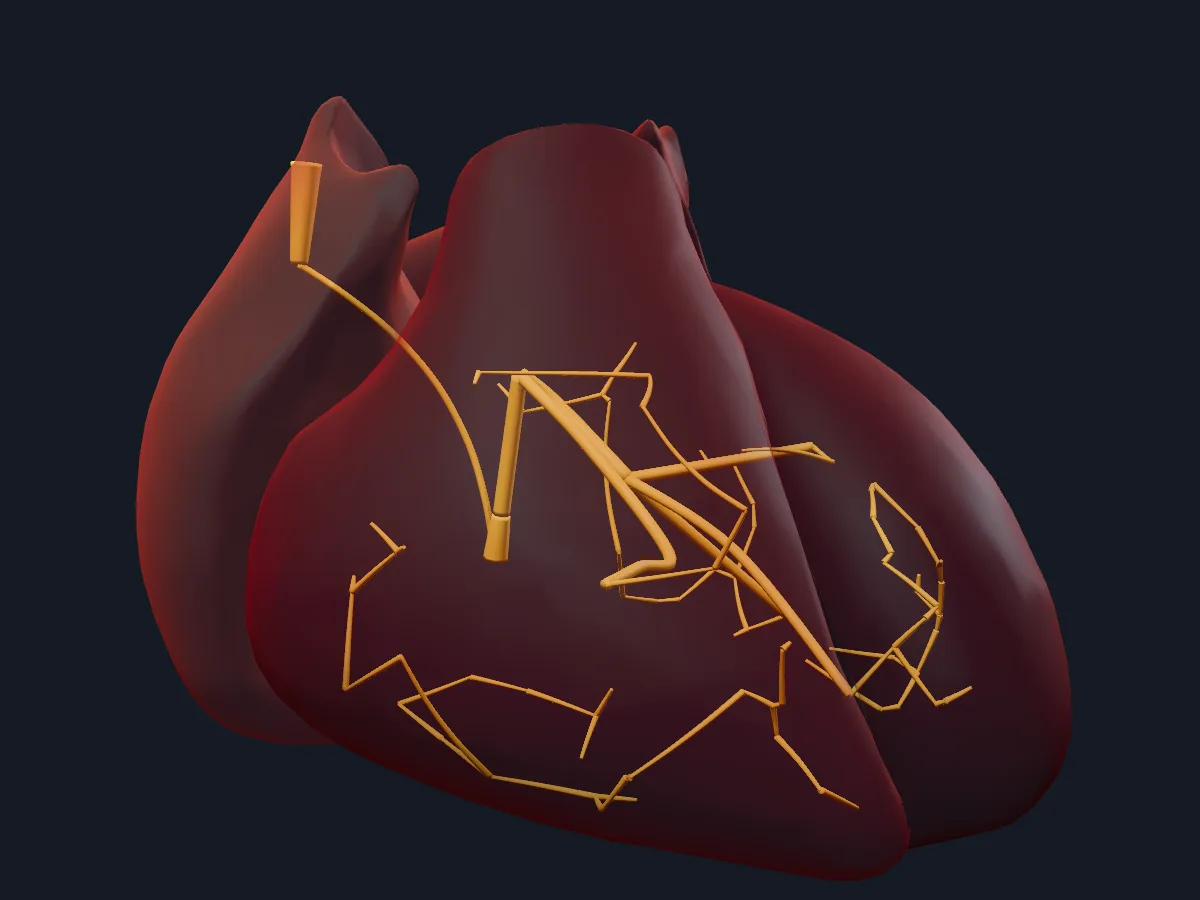

Was das 3D-Modell zeigt
Die Ansicht des Erregungsleitungssystems hat 8 Teile: Sinusknoten, internodale Bahnen, AV-Knoten, His-Bündel, linken und rechten Tawara-Schenkel sowie die Purkinje-Fasern der linken und der rechten Kammer. Es ist ein schematisches Lehrmodell: Die Geometrie zeigt, wo jeder Abschnitt liegt und wie die Abschnitte verbunden sind, nicht den genauen mikroskopischen Verlauf der Fasern, der am echten Herzen mit bloßem Auge nicht zu sehen ist.
So lernst du das Erregungsleitungssystem
Öffne die Ansicht in der Vorderansicht und verfolge eine Erregung der Reihe nach. Klick jeden Abschnitt an, während du ihn benennst: Sinusknoten, internodale Bahnen, AV-Knoten, His-Bündel, Tawara-Schenkel, Purkinje-Fasern. Dreh das Modell, um zu sehen, wo das Bündel am Septum verläuft und wie sich die Schenkel teilen. Blende dann alles aus und schreib die Reihenfolge aus dem Gedächtnis auf, zu jedem Schritt mit seiner Lage. Die Ansicht des geöffneten Herzens auf der Seite zu den Herzklappen zeigt das Moderatorband, in dem der rechte Tawara-Schenkel verläuft.
Was dieses Modell enthält
8 3D-Teile. Die Bezeichnungen folgen dem Foundational Model of Anatomy (FMA).
- Nerven 8
- Atrioventrikuläres Bündel (His-Bündel)
- Atrioventrikularknoten
- Bündelast
- Internodale Bahnen
- Sinusknoten
- Subendokardiale Äste (Purkinje-Fasern) der linken Herzkammer
- Subendokardiale Äste (Purkinje-Fasern) der rechten Herzkammer
Häufige Fragen
Was ist der natürliche Schrittmacher des Herzens?
Der Sinusknoten in der Wand des rechten Vorhofs. Seine Zellen erzeugen von selbst Erregungen und geben die Herzfrequenz vor.
In welcher Reihenfolge läuft die Erregung durch das Herz?
Sinusknoten, Vorhofmuskulatur und internodale Bahnen, AV-Knoten, His-Bündel (Fasciculus atrioventricularis), rechter und linker Tawara-Schenkel und Purkinje-Fasern.
Warum verzögert der AV-Knoten die Erregung?
Die Leitung durch den AV-Knoten ist langsam. So haben die Vorhöfe Zeit, sich zu kontrahieren und die Kammern zu füllen, bevor die Kammern erregt werden.
